http://www.msstdq.com/电容器回路串入电抗器后,会使电容器的端电压升高,计算如下:
![1639984339831953.png 2222.png](/static/upload/image/20211220/1639984339831953.png)
电容器回路串入电抗器后,对电容器的电压及容量选择要经过计算,以避免出现串联电抗器后未提高电容器的额定电压,或者提高了电容器的额定电压而未增加电容器的容量。
例如:10/0.4kV变电所低压侧安装一台400kvar补偿电容器柜,在其补偿支路中串联电抗率为6%的电抗器。

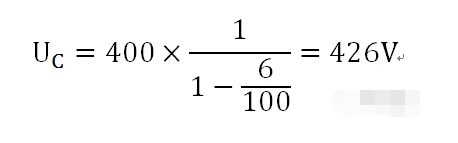

串入电抗器后,电容器的端电压为:
![1639984425156131.png 3333.png](/static/upload/image/20211220/1639984425156131.png)
这样,选型时不能采用额定电压为400V的补偿电容器,而应该选择额定电压为450V的补偿电容器。
当额定电压为450V的补偿电容器接入400V的电网时,电容器输出容量为额定容量的(400/450)^2、即输出容量减少至额定容量的0.79倍;而串联6%的电抗器后,电容器输出容量为额定容量的 1/(1-6%),即又使输出容量增至额定容量的1.064倍。这样,450V、400kvar补偿电容器的实际输出容量为400×0.79×1.064=336kvar。
