1. 概述
MS-IR系列变频器输入电抗器用于与变频器的输入端相串联,它连接在电源与变频器之间,能起到限制电网电压突变和操作过电压所引起的冲击电流,有效保护变频器,改善变频器功率因数,抑制变频器输入电网的谐波电流。
MS-IR系列变频器输出电抗器接在变频器输出端与电动机之间,能起到抑制变频器输出的谐波和电动机噪声,以及补偿连接长导线的充电电流,从而使电动机在引线较长时也能正常工作。

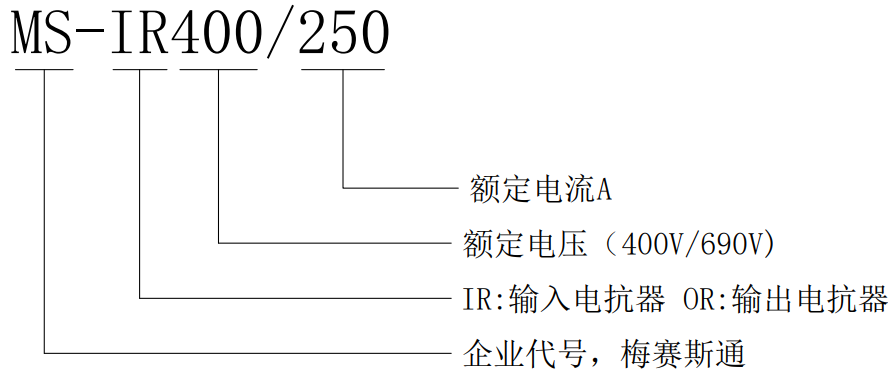

2. 型号说明
3. 技术参数
Ø 额定电压:AC400V/AC690V,50Hz
Ø 额定电流:5A~500A(100A以上采用箔绕,100A以下采用线绕)
Ø 绝缘等级:B级、F级,H级
Ø 耐压等级:5KV/min
Ø 噪声:≤40dB
Ø 使用环境温度:-25℃~+45℃
Ø 海拔高度:≤2000m
Ø 相对湿度:≤90%
4. 选型表
序号 | 适配变频器功率(KW) | 适配输入电抗器型号 | 适配输出电抗器型号 |
1 | 0.7,1.5 | MS-IR400/5 | MS-OR400/5 |
2 | 2.2,3.7 | MS-IR400/10 | MS-OR400/10 |
3 | 5.5 | MS-IR400/15 | MS-OR400/15 |
4 | 7.5 | MS-IR400/20 | MS-OR400/20 |
5 | 11 | MS-IR400/30 | MS-OR400/30 |
6 | 15 | MS-IR400/40 | MS-OR400/40 |
7 | 22 | MS-IR400/60 | MS-OR400/60 |
8 | 30 | MS-IR400/80 | MS-OR400/80 |
9 | 45 | MS-IR400/125 | MS-OR400/125 |
10 | 55 | MS-IR400/150 | MS-OR400/150 |
11 | 75 | MS-IR400/200 | MS-OR400/200 |
12 | 90 | MS-IR400/250 | MS-OR400/250 |
13 | 110 | MS-IR400/280 | MS-OR400/280 |
14 | 132 | MS-IR400/300 | MS-OR400/300 |
15 | 160 | MS-IR400/400 | MS-OR400/400 |
16 | 200 | MS-IR400/500 | MS-OR400/500 |
