1. 概述
MS-SVG是根据系统的无功功率，通过IGBT产生容性或感性的基波电流，实现动态无功补偿的目的，补偿目标值可以通过操作面板设定，不会出现过补偿，并且补偿平滑，不会产生对负载和电网的涌流冲击。

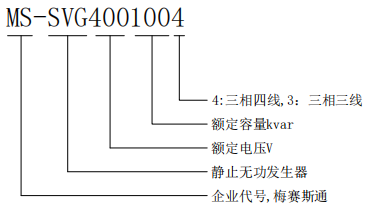

2. 型号说明
3. 特点
Ø 模块化设计，安装维护简单，易于扩容，任意模块故障不会影响其它模块的正常工作，运行可靠。
Ø 从感性到容性的双向动态无功调节，可同时滤除13次以内低次谐波。
Ø 采用英飞凌IGBT。
Ø 响应速度快，全响应时间小于10ms。
Ø 具备完整的保护功能，包括过压、过流、过热、短路等完备保护功能，同时具备系统自诊断功能。
4. 技术参数
Ø 输入线电压：400V±20%
Ø 相数：三相四线；三相三线
Ø 频率：50/60±5
Ø 补偿电流：50/100kvar
Ø 并联运行：不限
Ø 效率：高达92%以上
Ø 通讯接口：RS485
Ø 环境温度：-45～+55℃
Ø 存储温度：-20～+70℃
Ø 湿度：*大95%RH（无凝露）
Ø 工作海拔：小于1500m
5. 选型表
型号 | 额定电压V | 额定容量kvar | 备注 |
MS-SVG400504 | 400 | 50 | |
MS-SVG4001004 | 400 | 100 |
