MSFMS系列户内高压真空断路器

1、概述

MSFMS系列户内高压真空断路器（以下简称：断路器），为三相交流50Hz，额定电压12kV的户内快速型磁斥机构开关设备。适用于控制各种不同性质的负荷及频繁操作的场合，可广泛应用于发电厂、变电站、冶金、水泥、石化等工矿企业，适用各工业园区、机场、地铁、商业中心、住宅区及大型建筑物等各种场合，作为电能分配、电气设施保护和控制之用。

该断路器具有合分闸速度快、可靠性高和机械寿命长等特点，特别适用于快速分断、快速切换电源场所，可实现快速切除和隔离故障、快速投入备用电源等操作，减少晃电影响，保障持续供电；也可以用在频繁操做场合，多次开断短路电流等条件恶劣的场所。

断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用。

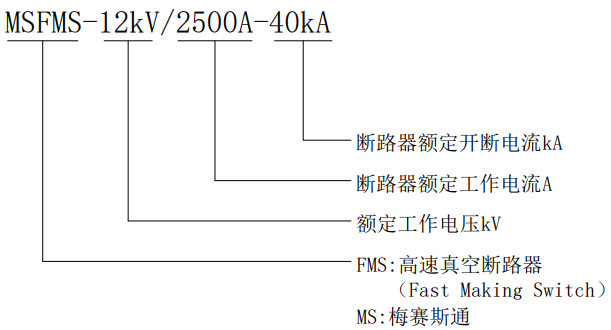

2、型号说明


3、技术参数

序号	参数名称				单位	参数
1	额定电压				kV	12
2	额定绝缘水平	1min工频耐受电压（有效值）	对地及相间		kV	42
		1min工频耐受电压（有效值）	真空断口间		kV	48
		雷电冲击耐受电压（峰值）	对地及相间		kV	75
		雷电冲击耐受电压（峰值）	真空断口间		kV	85
3	二次回路工频耐受电压（1 min）				V	2000
4	额定频率				Hz	50
5	额定电流				A	630 1250	630 1250 1600 2000 2500 3150^（1）		1250 1600 2000 2500 3150 ^（1） 4000^（1）
6	额定短路开断电流（有效值）				kA	25	31.5		40
7	额定短路关合电流（峰值）				kA	63	80		100
8	2s短时耐受电流（有效值）				kA	25	31.5		40
9	峰值耐受电流（峰值）				kA	63	80		100
10	额定短路开断电流开断次数				次	30
11	额定电缆充电开断电流				A	25A，48 次，C2 级
12	额定单个电容器组开断电流（有效值）				A	400
13	额定背对背电容器组开断电流（有效值）				A	400
14	额定背对背电容器组关合涌流（峰值）				kA	20(频率不大于fbi4250Hz，需要时)
15	额定操作顺序			非自动重合闸		0-180s-CO-180s-CO 常规供货
15	额定操作顺序			自动重合闸		0-0.3s-CO-180s-CO 需订货时声明
16	合闸时间				ms	≤20
17	分闸时间				ms	≤5
18	全开断时间				ms	≤10
19	触头行程				mm	7±0.5
20	超行程				ms	3.5±0.5
21	动、静触头允许磨损累计厚度					3
22	触头合闸弹跳时间					≤2
23	三相分、合闸不同期性				ms	≤２
24	触头分闸反弹幅值				mm	≤2
25	机构操作电源电压				V	DC/AC220, DC/AC110
26	机械寿命				次	10000(需要时可达30000次)
27	额定电流开断次数				次	10000(需要时可达30000次)
28	主导电回路电阻				µΩ	≤60（630A） ≤50（1250A） ≤35（1600～2000A） ≤25（2500A以上）
29	触头合闸接触压力				N	2400±200		3100±200		4250±250
30	储能时间				s	≤15
31	电容充电过程中的功耗				W	≤400
32	正常工作时(浮充状态)功耗				W	≤20

4、常用选型表

序号	名称	型号	额定电压	额定电流（A）	开断电流（KA）
1	三相高速真空断路器	MSFMS-12kV/1250A-31.5KA	12kV	1250	31.5
2		MSFMS-12kV/1600A-31.5KA		1600	31.5
3		MSFMS-12kV/1250A-40KA		1250	40
4		MSFMS-12kV/1600A-40KA		1600
5		MSFMS-12kV/2000A-40KA		2000
6		MSFMS-12kV/2500A-40KA		2500
7		MSFMS-12kV/3150A-40KA		3150
8		MSFMS-12kV/4000A-40KA		4000
9		MSFMS-40.5kV/1250A-31.5KA	40.5kV	1250	31.5
10		MSFMS-40.5kV/2000A-40KA	40.5kV	2000	40
11	单相高速真空断路器	MSFMS-12kV/630KA-1	7.2kV/12kV	630
12		MSFMS-12kV/1250KA-1	7.2kV/12kV	1250
13		MSFMS-40.5kV/630KA-1	40.5kV	630

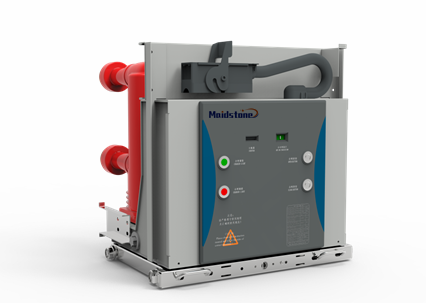

产品展示

MSFMS系列户内高压真空断路器
