1. 电容器概述
MS-C系列自愈式低压并联电容器采用优质的金属化聚丙烯薄膜作为电介质。适用于标称电压1000V及以下50Hz或60Hz工频交流电力系统中，用于减少无功损失、提高功率因数、改善电能质量。

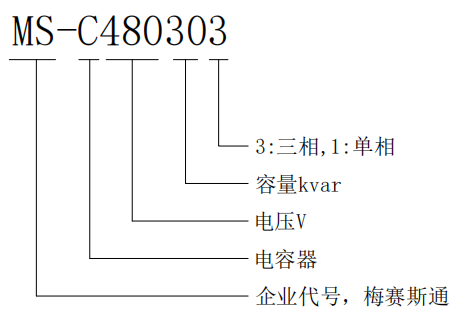

2. 型号说明
3. 结构特点
Ø 干式设计
电容器内部环氧树脂填充，不会发生漏油鼓胀等现象，运行安全可靠。
Ø 圆柱形设计
体型小且重量轻，搬运安装方便，满足客户对空间的要求。
Ø 自愈性
采用优质的金属化聚丙烯膜为电介质，具有优越的自愈性。
Ø 内置放电电阻和过压力保护设计
电容器安装有过压分离保护装置，确保电容器不会由于内部压力增大而发生破裂；电容器内置放电电阻，电容器脱离电源后能快速有效的放电，更安全可靠。
4. 技术参数
Ø 额定电压：230～690V，50/60Hz
Ø 过载能力：过电压允许：1.1Un；过电流允许：1.3In
Ø 电容偏差：-5%～+10%
Ø 环境温度：-40～+55℃
Ø 海拔：≤2000m
5. 选型表
Ø 280V 50Hz(单相电容器)
型号 | 额定电压V | 额定容量kvar | 额定电流A | 额定容值μF | 备注 |
MS-C28051 | 280 | 5 | 17.9 | 203.1 | |
MS-C280101 | 280 | 10 | 35.7 | 406.2 | |
MS-C280151 | 280 | 15 | 53.6 | 609.3 |
Ø 480V 50Hz(三相电容器)
型号 | 额定电压V | 额定容量kvar | 额定电流A | 额定容值μF | 备注 |
MS-C480103 | 480 | 10 | 12 | 138.2 | |
MS-C480153 | 480 | 15 | 18 | 207.2 | |
MS-C480203 | 480 | 20 | 24.1 | 276.3 | |
MS-C480253 | 480 | 25 | 30.1 | 345.4 | |
MS-C480303 | 480 | 30 | 36.1 | 414.5 | |
MS-C480403 | 480 | 40 | 48.1 | 552.6 |
Ø 525V 50Hz(三相电容器)
型号 | 额定电压V | 额定容量kvar | 额定电流A | 额定容值μF | 备注 |
MS-C525103 | 525 | 10 | 11.0 | 115.5 | |
MS-C525153 | 525 | 15 | 16.5 | 173.3 | |
MS-C525203 | 525 | 20 | 22.0 | 231.1 | |
MS-C525253 | 525 | 25 | 27.5 | 288.9 | |
MS-C525303 | 525 | 30 | 33.0 | 346.6 | |
MS-C525403 | 525 | 40 | 44.0 | 462.2 |
