1. 概述
MS-R系列串联电抗器与电容器串联搭配使用,组成LC低阻抗通道,进行无功补偿,提高系统功率因数,同时抑制和吸收谐波,充分保护电容器的安全运行和使用寿命。

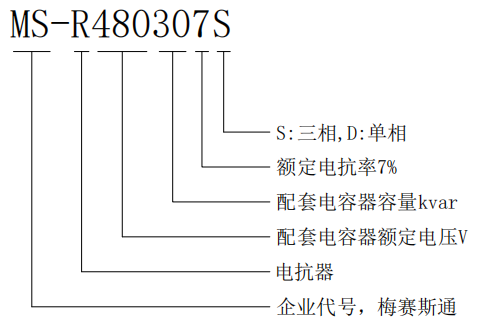

2. 型号说明
3. 结构特点
Ø 电抗器分为三相和单相两种,均为干式铁芯。
Ø 采用高电导率薄而宽的铜箔或铝箔作为导电材料,经专用机器绕制,具有排列紧密且均匀、外观美观、散热性能好等特点。
Ø 铁芯采用优质低损耗冷轧硅钢片,确保电抗器运行低损耗、低噪音、使用寿命长、。
Ø 电抗器体积小、重量轻,具有过温保护功能。
4. 技术参数
Ø 额定电压:480V、525V等
Ø 电抗率:7%、14%等
Ø 过载能力:1.35In以内连续运行
Ø 绝缘等级:B、F、H级
Ø 过温保护:125℃常闭接点
Ø 运行环境温度:-25~+45℃,相对湿度不超过90%。
5. 选型表
Ø 280V 7%(单相电抗器)
型号 | 配套电容器额定电压V | 配套电容器额定容量kvar | 电抗率 |
MS-R28057D | 280 | 5 | 7% |
MS-R280107D | 280 | 10 | 7% |
MS-R280157D | 280 | 15 | 7% |
Ø 480V或525V 7%(三相电抗器)
型号 | 配套电容器额定电压V | 配套电容器额定容量kvar | 电抗率 |
MS-R480107S | 480 | 10 | 7% |
MS-R480157S | 480 | 15 | 7% |
MS-R480207S | 480 | 20 | 7% |
MS-R480257S | 480 | 25 | 7% |
MS-R480307S | 480 | 30 | 7% |
MS-R480407S | 480 | 40 | 7% |
Ø 525V 14%(三相电抗器)
型号 | 配套电容器额定电压V | 配套电容器额定容量kvar | 电抗率 |
MS-R5251014S | 525 | 10 | 14% |
MS-R5251514S | 525 | 15 | 14% |
MS-R5252014S | 525 | 20 | 14% |
MS-R5252514S | 525 | 25 | 14% |
MS-R5253014S | 525 | 30 | 14% |
MS-R5254014S | 525 | 40 | 14% |
